窯爐設計
窯爐自身的設計對DeNOx技術的應用結果有著重要影響。小爐助燃空氣的流速不能超過lOm/s。圖10中展示了應用效果最好的最佳小爐設計案例。跟隨之前關于天然氣氣流的相同思路，助燃空氣氣流應與噴槍火焰呈10度錐角無干擾流入，以獲得低湍流狀態。在俯視圖中，也強烈建議兩者的流入角為10度，這是達到火焰最大覆蓋面的基礎（如圖11所示）。當火焰覆蓋面達到融化區域的50%以上時，預計可以取得最好的效果。這是一個經常被忽視的窯爐設計法則，但是在設計低DeNOx排放窯爐時，卻顯得尤為重要。
在保持整體設計時的窯爐維修期間，適當?shù)母膭邮怯锌赡艿摹Ｔ谡_方向上哪怕很小的改動，都很利于為NOx減排提供條件。有些在正確方向哪怕幾公分 的改動就有可能比新技術的實施節省很多成本，而且這些改動的方向是十分明確的。
鏈條的強度取決于它最薄弱的環節。燃燒器技術是DeNOx技術中重要的一部分，但是只有在穩定并良好控制的助燃空氣條件下，才能提供好的效果。
圖8 應用效果最好的小爐設計方案
圖9 利用空氣幕墻系統對空氣流動進行無隔墻控制
LAMBDA控制系統

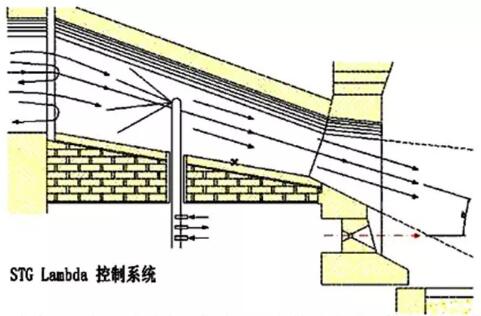

基于氧化鋯傳感器的Lambda控制系統是DeNOx技術中另外一個基本的、不可或缺的組成部分，其可以滿足任何窯爐或燃料類型的要求。Lambda控制系統的細節將是另一篇公開文獻的主題。圖10是橫焰窯熔池兩側每個小爐氧氣傳感器的典型安裝圖。SGT Lambda傳感器目前的使用壽命為3到8年，并且為優化燃燒效率的自動化控制提供可靠的信號。在現有的窯爐上安裝SGT Lambda傳感器是已經普遍實踐的，并且對于任何類型的窯爐均沒有問題，但是硼硅玻璃窯爐除外，由于化學腐蝕的原因，該種窯爐的傳感器探頭壽命會大大縮短。
Lambda傳感器是一種關鍵但是只能被動測量的設備。很多窯爐設計的案例要求的不僅僅是可靠的信號，而是一種提供最佳燃燒條件的智能控制環路。如果蓄熱室中沒有隔墻或不完整時，馬蹄焰窯小爐之間的煙氣含氧量出現1%至8%的差異是很典型的。
圖10 橫火焰窯每個小爐氧氣傳感器的典型安裝圖

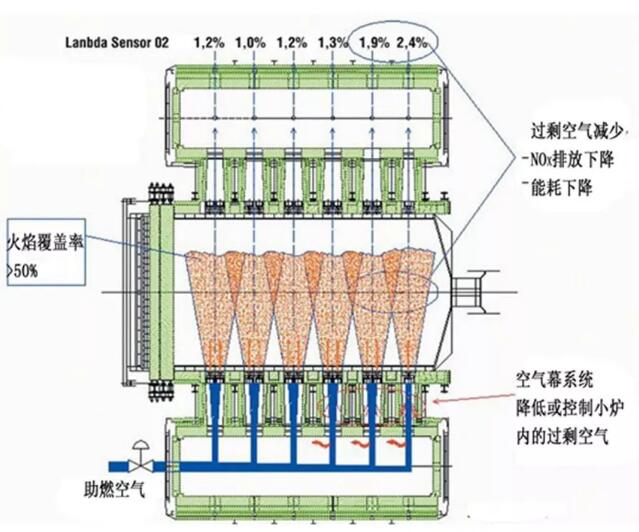

SGT空氣幕系統提供了工具設備來控制助燃空氣，其流動分布的情況如圖11所示。同時，該圖也展示了小爐中空氣幕系統的功能與安裝形式。小爐中使用的壓縮空氣幕墻通常顯示過量空氣，并且將一部分預熱助燃空氣轉向輸送至相鄰的小爐中。工作氣流量與被控制氣流量之間的比例會因小爐的設計而不同。一種典型的應用比例是1:10，這意味著用l0Nm3/h的工作氣流就可以控制l00Nm3/h 的熱氣流到相鄰小爐中。工作氣流的用量是很低的，所以對位于下游蓄熱室大碹的Lambda測量系統沒有太大影響。該空氣幕系統隨著點火循環而開關，其唯一原因是節省壓縮空氣。
圖11 利用動態空氣隔墻來控制助燃空氣的流動分布

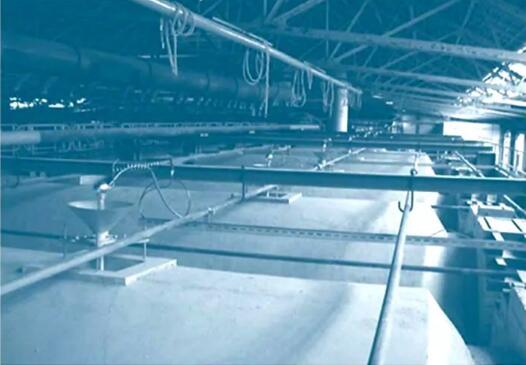

空氣幕系統的噴頭由水冷保護，并且在安裝時不一定要窯爐中斷運行，但是要求在小爐底部鉆出直徑50mm的孔。為了能夠找到正確的安裝點，要求工程人員有豐富的經驗，有時甚至做一次預先“dry”測試也是很可取的。

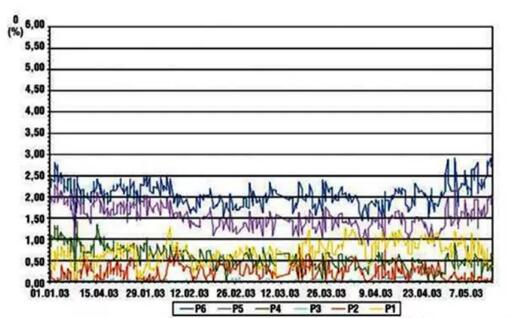

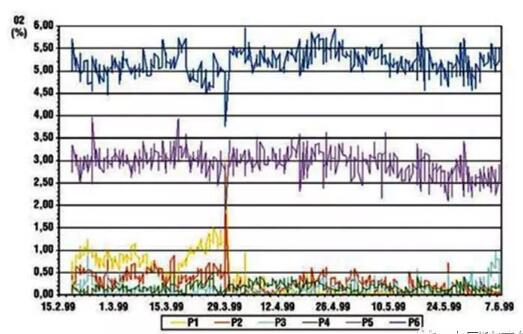

圖12、13對比了6小爐橫焰窯中每個小爐在安裝SGT空氣幕系統前后余氧含量的測量百分?jǐn)?shù)。4、5、6號小爐的氧含量從初始的4～6%下降到1～2%，特別是對于5、6號小爐所代表的產生大部分NOx排放的最高溫區域尤為重要。
圖 12
圖 13
應用結果
以下圖片中展示的是現有窯爐上采用DeNOx技術后獲得的結果樣本。這是一個40m2，日熔融30噸高品質熒光管用玻璃的3對小爐橫焰窯爐。該爐曾經的NOx排放量為ll50mg/Nm3，問題是，在下一次維修時是否要制定一個完全不同的窯爐設計。

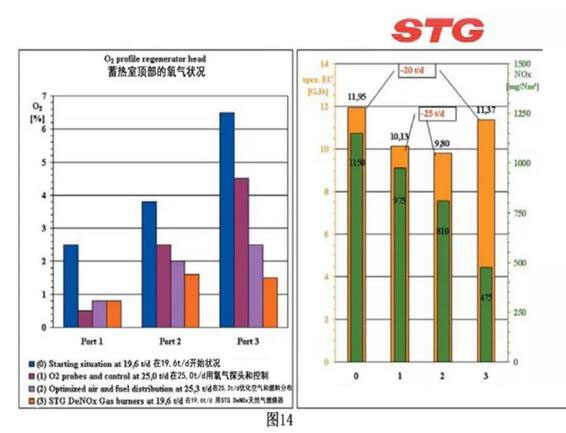

SGT DeNOx技術按照以下三個步驟實施完成（見圖14）：
1．SGT Lambda系統在助燃空氣過高水平時可以給出可靠的指示。當NOx濃度達到975mg/Nm3，調整助燃空氣使之流量下降。
2．利用耐火磚的合理安裝和SGT空氣幕系統，改良了助燃空氣的流動分布，使NOx濃度下降到810mg/Nm3。
3．用SGT DeNOx天然氣燃燒噴槍代替原來的燃燒器，使NOx濃度進一步下降到475mg/Nm3。
在相同的步驟內，能源消耗與初始狀態相比總共下降百分之五。
主要的目標指標--DeNOx排放，從初始ll50mg/Nm3下降到475mg/Nm3，減少約60%，并且好消息是：不需要新類型的窯爐即可實現。借助于SGT DeNOx技術，現有的窯爐將可能夠達到未來的NOx排放目標值。
結 論
在不中斷運行的情況下，SGT DeNOx技術可用于燃油或燃?xì)獾男屡f馬蹄焰和橫焰窯爐。

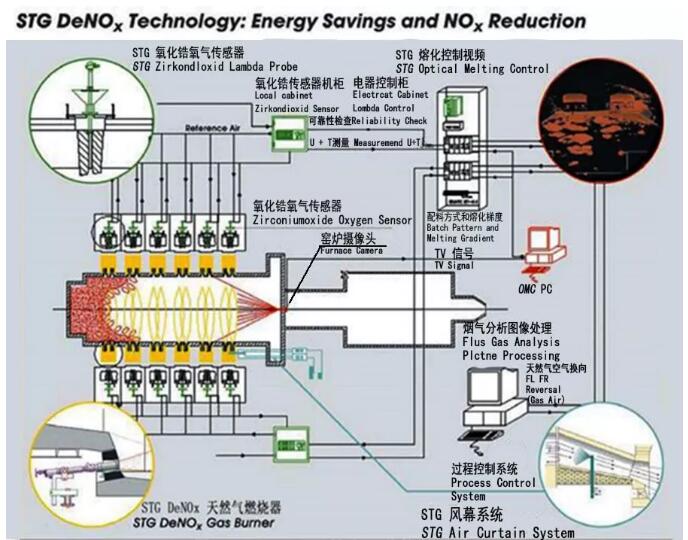

SGT DeNOx技術的基本原理是DeNOx燃油燃?xì)鈬姌尲夹g(shù)、借助SGT Lambda傳感器的低量過剩空氣控制技術和助燃空氣流動分布優化技術三者的結合。此外，在蓄熱室中沒有小爐隔墻或隔墻不完整的情況下，空氣幕系統是必要的。圖15展示了SGT DeNOx技術概況的原理圖解。
整個SGT DeNOx技術就是這些基本原理卓越結合的結果。它將DeNOx的排放顯著的降到了800～500mg/Nm3的目標值，并同時做到了節能，在大多數客戶案例中，節能省下的開支足以支付引進該技術的成本。
